Enrouleurs automatiques de flexibles

L’utilisation d’un enrouleur automatique de flexible pour l’air comprimé et les outillages pneumatiques offre de nombreux avantages essentiels pour la sécurité, la performance et la durabilité des installations industrielles. Dans les ateliers mécaniques, garages professionnels, chaînes de production, postes de maintenance ou camions ateliers, les flexibles pneumatiques sont soumis à des manipulations répétitives, à des torsions et à des chocs qui peuvent rapidement entraîner une usure prématurée. L’enrouleur automatique garantit un rangement propre, un déploiement maîtrisé et un retour assisté du flexible, évitant qu’il ne traîne au sol, ne s’abîme ou ne gêne les déplacements des opérateurs.

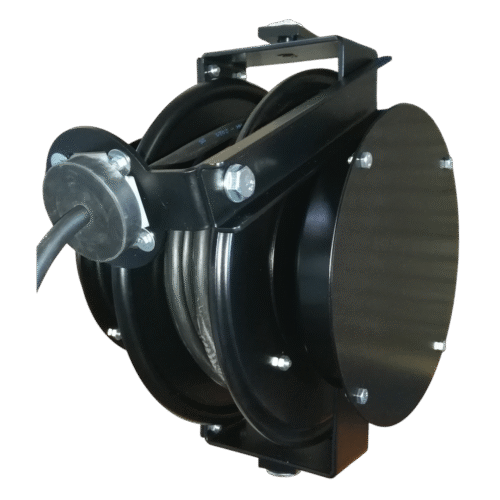

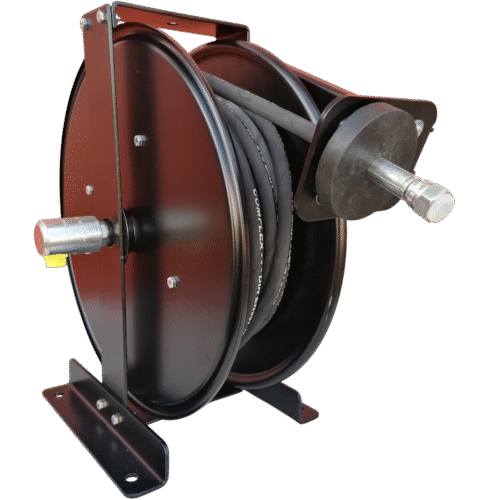

Les modèles MDE — qu’ils soient fixes ou orientables — sont équipés d’un rappel par ressort dimensionné pour assurer un enroulement fluide et sans à-coups, même pour des flexibles robustes tels que les 8x13, 9x15, 12x20 ou 19x27, avec des longueurs allant de 10 à 30 mètres selon les références . Ce système permet d’améliorer considérablement la productivité : le flexible revient automatiquement en position, éliminant les pertes de temps liées à l’enroulement manuel et réduisant les risques de détérioration dus aux manipulations répétées.

La sécurité est également un avantage majeur. En gardant le flexible guidé et tendu, l’enrouleur limite les risques de chutes, de pincements, d’écrasements ou de fouettement lors du retour. La qualité du joint tournant pneumatique, adapté au diamètre du flexible, garantit une étanchéité parfaite et une alimentation en air comprimé stable, même lors de mouvements fréquents du tambour. La construction mécano-soudée, le montage sur roulements à billes et la peinture époxy polyester assurent une excellente résistance aux environnements industriels exigeants.

Grâce à ces caractéristiques, l’enrouleur automatique de flexible améliore la sécurité, la longévité du matériel et le confort d’utilisation, tout en garantissant une alimentation pneumatique fiable pour les outils et équipements industriels.

Le choix du diamètre et de la longueur du flexible pour un enrouleur automatique destiné à l’air comprimé dépend directement des exigences de l’application, de la pression de service, du débit d’air nécessaire et de la configuration du poste de travail. Pour garantir un fonctionnement optimal, il est essentiel de sélectionner un flexible capable de supporter la pression nominale (souvent 10 à 15 bar dans les environnements industriels) tout en offrant une alimentation régulière à l’outillage pneumatique, qu’il s’agisse d’une clé à chocs, d’une soufflette, d’un perceuse pneumatique ou d’un équipement embarqué sur un véhicule atelier.

Les enrouleurs MDE destinés aux flexibles pneumatiques sont compatibles avec des diamètres tels que 8x13, 9x15, 12x20 ou 19x27, permettant d’adapter le débit d’air à la puissance des outils utilisés. Un flexible trop fin peut limiter le débit et provoquer une baisse de performance, tandis qu’un flexible trop large augmente inutilement le poids et la contrainte sur le ressort de rappel. Les fiches MDE indiquent clairement les capacités par modèle (ex. MD3 A, MD4 A, MD5 A), avec des longueurs de 10 à 30 mètres selon le diamètre.

La longueur doit être choisie en fonction de la distance maximale de travail. Une longueur insuffisante limite les déplacements, tandis qu’une longueur excessive augmente le poids, réduit la maniabilité et peut dépasser la capacité de l’enrouleur. Il est crucial de respecter la capacité maximale autorisée par le constructeur afin de garantir un rappel fluide et éviter toute tension excessive sur le ressort.

D’autres critères influencent également le choix : la température d’utilisation, la souplesse du flexible, le rayon de courbure, la fréquence des cycles et le type d’environnement (atelier, maintenance mobile, zone extérieure). En combinant un diamètre adapté au débit, une longueur conforme aux besoins opérationnels et une compatibilité avec la pression de service, on assure une utilisation fiable, durable et sécurisée du flexible pneumatique.

Les enrouleurs automatiques de flexibles destinés à l’air comprimé intègrent plusieurs systèmes de sécurité essentiels pour garantir la fiabilité du flexible, la protection des opérateurs et la durabilité des installations pneumatiques. Le premier élément déterminant est le rappel par ressort, spécialement calibré selon le diamètre et la longueur du flexible. Ce mécanisme assure un enroulement progressif, maîtrisé et sans à-coups, empêchant tout retour violent du flexible, qui pourrait représenter un danger direct pour l’utilisateur. Les enrouleurs MDE s’appuient sur des ressorts robustes conçus pour supporter des cycles intensifs, y compris dans des environnements soumis aux vibrations, aux variations de pression ou aux manipulations répétées .

Le cliquet de retenue, présent sur certains modèles, renforce ce niveau de sécurité en permettant de bloquer le flexible à la longueur souhaitée. Ce dispositif évite les retraits brusques non contrôlés, notamment lors de l’utilisation d’outillage pneumatique en hauteur ou en zone réduite. Associé à un guidage à galets, il garantit un cheminement linéaire du flexible, limitant les risques de torsion, de pincement ou de déformation pouvant entraîner une rupture prématurée.

Un autre élément clé est le joint tournant pneumatique, dimensionné pour résister à la pression de service (souvent 10–15 bar) tout en assurant une étanchéité parfaite. Ce composant empêche les fuites d’air comprimé qui pourraient provoquer un manque de puissance ou un comportement irrégulier du flexible. La construction mécano-soudée, le montage sur roulements à billes et la peinture époxy polyester protègent l’ensemble contre la corrosion, les chocs et les agressions extérieures.

Ces systèmes combinés permettent au flexible de se dérouler et se rétracter en toute sécurité, tout en garantissant une alimentation pneumatique constante, fiable et adaptée aux exigences des environnements industriels les plus contraignants.

Les enrouleurs automatiques de flexibles sont particulièrement recommandés dans les garages automobiles, les camions ateliers et les lignes de production industrielles car ils répondent aux besoins stricts de sécurité, de performance pneumatique et de gestion ergonomique des flexibles. Dans ces environnements où les outils pneumatiques sont utilisés intensivement — clés à chocs, soufflettes, visseuses, boulonneuses ou équipements embarqués — la maîtrise du flexible est essentielle pour éviter tout risque d’usure, d’accident ou de perte de productivité.

Dans un garage ou un atelier mobile, l’espace est souvent restreint et les déplacements fréquents. Un flexible laissé au sol peut provoquer des chutes, s’abîmer au contact d’un véhicule, s’écraser sous une roue ou s’emmêler autour d’un outil. L’enrouleur automatique maintient le flexible guidé, protégé et parfaitement rangé, assurant un environnement de travail plus propre, mieux organisé et conforme aux exigences de sécurité. Les modèles MDE, fixes ou orientables, sont conçus pour supporter des diamètres tels que 8x13, 9x15, 12x20 ou 19x27, avec des longueurs pouvant atteindre 30 mètres, ce qui permet d’intervenir autour de véhicules, machines ou postes de montage sans contrainte de mobilité.

Dans les lignes de production, l’utilisation d’un enrouleur automatique contribue à la fluidité des opérations. Il permet aux opérateurs d’accéder rapidement à un flexible fonctionnel, sans manipulation supplémentaire, tout en assurant un retour automatique après utilisation. Cela réduit les temps d’arrêt, prévient les détériorations dues aux frottements au sol et limite les interventions de maintenance.

Les camions ateliers, quant à eux, bénéficient d’enrouleurs robustes capables de résister aux vibrations, aux mouvements permanents et aux conditions extérieures. La structure mécano-soudée, le montage sur roulements à billes et la peinture époxy polyester garantissent une résistance optimale même dans un environnement nomade. Ces caractéristiques font de l’enrouleur automatique de flexible un équipement indispensable pour maintenir sécurité, efficacité et durabilité dans tous les contextes où l’air comprimé est utilisé intensivement.

Un enrouleur automatique de flexible se distingue d’un enrouleur électrique ou d’un enrouleur de mise à la terre par sa conception interne, ses composants fonctionnels et les contraintes mécaniques auxquelles il doit répondre. Alors que les enrouleurs électriques sont conçus pour transporter du courant via un collecteur électrique tournant, et que les enrouleurs de mise à la terre assurent une liaison équipotentielle via un câble HO7VK, l’enrouleur de flexible pneumatique doit gérer un passage d’air comprimé sous pression. Pour cela, il intègre un joint tournant pneumatique capable de résister à des pressions de 10 à 15 bar, tout en garantissant une étanchéité parfaite, une distribution stable et un fonctionnement fluide même lors de cycles continus de rotation.

Le flexible lui-même est entièrement différent d’un câble : il possède un diamètre intérieur/extérieur spécifique (8x13, 9x15, 12x20, 19x27) et doit supporter des contraintes de pression, de souplesse, de torsion et de frottement, que les câbles électriques ou les câbles HO7VK n’ont pas à subir. Les enrouleurs MDE dédiés aux flexibles sont ainsi dimensionnés pour accueillir des longueurs allant jusqu’à 30 mètres selon les modèles MD3, MD4 ou MD5 .

Le ressort de rappel est également différent : il doit être calibré pour supporter non seulement la longueur du flexible mais aussi son poids et sa résistance mécanique supérieure à celle d’un câble souple. Le guidage du flexible se fait via des galets renforcés, permettant d’éviter les torsions, écrasements ou pincements qui pourraient compromettre la pression d’air ou entraîner une rupture.

Un enrouleur électrique inclut un collecteur tournant, absent sur les modèles pneumatiques, tandis que l’enrouleur de mise à la terre utilise un câble unipolaire sans aucun fluide circulant. Le châssis, la structure mécano-soudée, la peinture époxy polyester et le montage sur roulements restent communs, mais chaque type d’enrouleur est conçu pour répondre à des contraintes très spécifiques liées à sa fonction : pression d’air, passage de courant ou continuité équipotentielle.
